CK32P / CK36P / CK46P 排刀機為X、Z兩軸伺服控制半閉環式斜床身數控車床，結構及外形尺寸緊湊合理，主軸為伺服電機驅動。能夠實現對各種材料軸類，盤類等零件的外圓、端面、螺紋的車削，鉆孔等多種工序加工，適合于小型零件的高效加工制造。
|

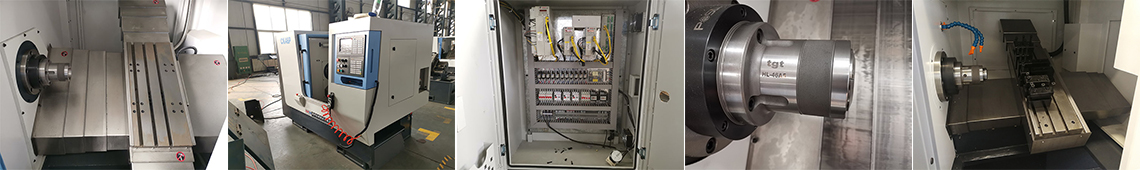

基本配置： 廣數GSK980TDI系統 精密預拉伸滾珠絲杠 液壓筒夾 排刀 座 伺服電機 自動潤滑系統 自動冷卻系統 全防護罩 |
Standard Accessories： Controller：GSK980TDI High precision pre-tension ball screw Hydraulic Collet Chuck Gang Tool Servo main motor Auto lubrication system Auto Cooling system Full splash cover |
|
可選配置： FANUC、SIEMENS等其他系統 8工位液壓刀塔 6寸液壓卡盤 排屑機 送料機 |
Optional Accessories： FANUC、SIEMENS or other brand controller 8T Hydraulic Turret 6”Hydraulic chuck Chain Type Chip Conveyor Bar Feeder |
|
Specifications |
Specifications |
CK32P |

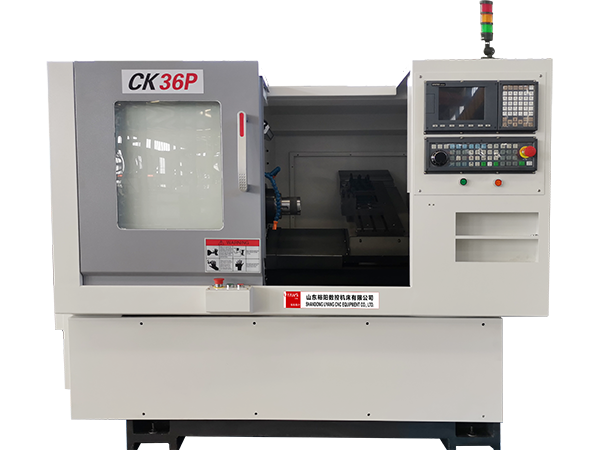

CK36P |

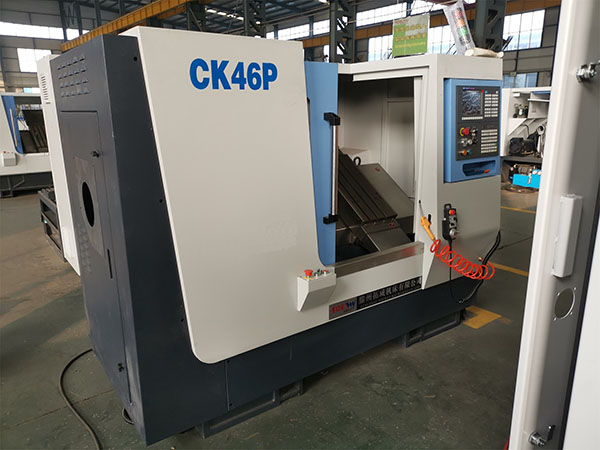

CK46P |
|
床身上最大回轉直徑 |
Max. Swing diamenter over bed |
320mm |
360mm |
460mm |
|
溜板上最大回轉直徑 |
Max. Swing over carriage |
120mm |
120mm |
170mm |
|
最大切削長度 |
Max. Turning length |
280mm |
300mm |
350mm |
|
床身角度 |
Slant Bed |
35° |
35° |
35° |
|
主軸錐度 |
Spindle nose |
A2-5 |
A2-5 |
A2-5 |
|
主軸轉速 |
Max Spindle speed |
4000r/min |
4000r/min |
3500r/min |
|
主軸通孔 |
Spindle bore |
48mm |
48mm |
56mm |
|
主電機功率 |
Spindle motor |
3.7kw |
5.5kw |
5.5kw |
|
X/Z 軸行程 |
X axis traverse |
300/280mm |
380/300mm |
400/330mm |
|
刀塔形式 |
Turret type |
排刀Gang Tool |
排刀Gang Tool |
排刀Gang Tool 8工位8-pcs Turret |
|
X/Z 快移速度 |
X axis rapid feed |
2500mm/min |
2500mm/min |
1800mm/min |
|
X/Z 定位精度 |
X/Z Positioning accuracy |
0.006mm |
0.006mm |
0.016mm |
|
X/Z 重復定位精度 |
X/Z Repositioning accuracy |
0.003mm |
0.003mm |
0.006mm |
|
機床重量 |
Machine weight |
1250kg |
1500kg |
2400kg |
|
機床尺寸 |
Machine size |
2.1×1.6×1.7m |
2.4×1.7×1.9m |
2.3×1.7×2m |
