數控立式車床
主要技術參數：

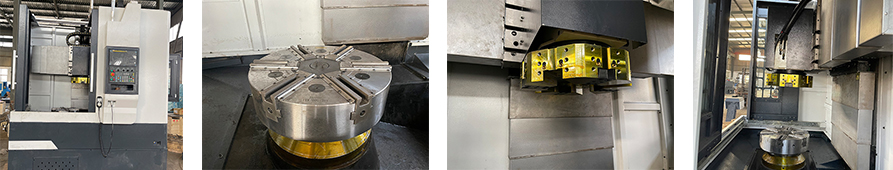

VT系列單柱立式車床配置國內、外先進的功能部件，結構性能上實現了強力切削，工作臺超重載荷、機床動、靜態剛度高，各項運動安全可靠，使用壽命長，加工效率高的高科技機電一體化產品。該機床適用于高速鋼刀具，硬質合金刀具以及各種高性能刀具，加工黑色金屬，有色金屬及部分非金屬材料工件，在機床上可完成粗、精車內、外圓柱面、內、外圓錐面、平面、切槽等工序。
加裝動力刀塔后，可完成銑削，鉆孔，攻絲等更多復雜加工工序。
|
技術參數 Specifications |
Unit |
HZ5060 |
HZ7080 |
HZ9010 |
HZ1200 |
|
|
最大回轉直徑 Max. swing diameter |
mm |
600 |
800 |
1000 |
1200 |
|
|
最大切削長度 Max. cutting length |
mm |
600 |
700 |
700 |
800 |
|
|
最大切削直徑 Max. cutting diameter |
mm |
500 |
700 |
900 |
1200 |
|
|
主軸單元形式/代號 Spindle unit |
|
A2-6/8 |
A2-8/11 |
A2-11 |
A2-11/15 |
|
|
主軸轉速 Spindle speed |
r/min |
80-2000 |
80-1500 |
80-1200 |
80-1200 |
|
|
主軸轉速級數 Spindle steps |
|
無級 |
無級 |
無級 |
無級 |
|
|
主軸傳動比 Spindle drive rate |
|
1:3 |
1:3 |
1:3 |
1:3 |
|
|
主電機輸出功率 Main motor power |
kw |
15 |
15/18.5 |
18.5/22 |
22/30 |
|
|
主電機額定轉矩 Main motor torque |
Nm |
191 |
191/236 |
236/280 |
280/382 |
|
|
卡盤直徑/形式 Chuck size |
|
400/K3L |
500/K3L |
630/K3L |
810/K3L |
|
|
X軸伺服電機 X axis servo motor |
|
2.4Kw 15N.M |
2.4Kw 15N.M |
2.8Kw 18N.M |
3.6Kw 23N.M |
|
|
Z軸伺服電機 Z axis servo motor |
|
2.4Kw 15N.M |
2.4Kw 15N.M |
2.8Kw 18N.M |
3.6Kw 23N.M |
|
|
刀架形式 Turret |
排刀 Gang Tool |
|
Gang Tool |
Gang Tool |
Gang Tool |
Gang Tool |
|
電動刀架 Electric turret |
|
4/6 station |
4/6 station |
4/6 station |
4/6 station |
|
|
液壓刀塔 Hydraulic turret |
|
8/12 station |
8/12 station |
8/12 station |
8/12 station |
|
|
動力刀架 Powered Turret |
|
8/12 station |
8/12 station |
8/12 station |
8/12 station |
|
|
導軌結構/面寬 Guide way |
Z軸硬軌面寬 Z axis box way width |
mm |
90 |
100 |
110 |
125 |
|
X軸硬軌面寬 X axis box way width |
mm |
80 |
80 |
90 |
90 |
|
|
Z軸滾柱線軌 Z axis Linear way |
mm |
45 |
55 |
55 |
65 |
|
|
X軸滾柱線軌 Z axis Linear way |
mm |
45 |
45 |
55 |
55 |
|
|
立柱導軌跨度/中心距 Column guideway |
硬軌 Box way |
mm |
520 |
620 |
700 |
740 |
|
線軌 Linear way |
mm |
480 |
550 |
600 |
650 |
|
|
橫梁導軌跨度/中心距mm Beam Guideway |
硬軌 Box way |
mm |
400 |
450 |
480 |
500 |
|
線軌 Linear way |
mm |
380 |
400 |
425 |
450 |
|
|
Z軸滾珠絲杠 Z axis ball screw |
|
1R4010 |
1R5008 |
1R5008 |
1R6308 |
|
|
X軸滾珠絲杠 Z axis ball screw |
|
1R4010 |
1R5008 |
1R5008 |
1R5008 |
|
|
X軸快移 X axis rapid speed |
硬軌 Box way |
m/min |
10 |
10 |
8 |
8 |
|
線軌 Linear way |
m/min |
18 |
18 |
15 |
<
||
